Коммутатор поддерживает управление VLAN, механизмы QoS, управление пользователями, управление потоками и ограничение скорости. Сочетая высокую пропускную способность и небольшую стоимость, его можно использовать в качестве высокоскоростного узла доступа корпоративной сети.

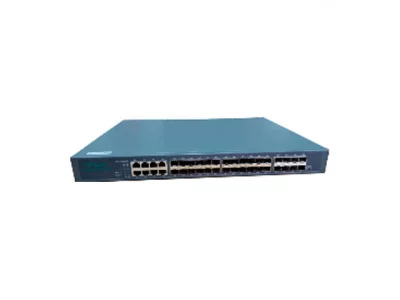

Коммутатор NX-5124-G 10F V1 обладает матрицей коммутации 240Гбит/c,. Восемь портов SFP/SFP+ для подключения к коммутаторам верхнего уровня по оптике. 10Гбит/c порты находятся на передней стороне коммутатора и используют оптические SFP+ модули. Для всех портов возможна фильтрация пакетов, управление различными потоками с различным качеством обслуживания.
Коммутатор может эффективно фильтровать сообщения со специфичными свойствами и маршрутизировать каждый пакет на основе стратегии маршрутизации. Данная функция обеспечивает механизм защиты от атак. Поддерживается протокол 802.1x, и привязка Port-IP-MAC для распознавания нелегальных подключений. Реализован протокол SSH для обеспечения безопасной настройки коммутатора, и возможна шифрация трафика управления, и настройка единственного IP адреса для управления. Имеется возможность осуществления резервирования, источников внешнего электропитания. Протоколы STP/RSTP/MSTP позволяют организовать резервные каналы связи.
NX-5124-G 10F V1 имеет широкие возможности контроля широковещательного трафика, что позволяет автоматически определять «широковещательный шторм» и блокировать его, тем самым предотвращая нежелательные перегрузки в сети. NX-5124-G 10F V1 позволяет устанавливать ограничение полосы пропускания на каждом из портов коммутатора с шагом 64К/
Коммутатор NX-5124-G 10F V1 поддерживает протоколы динамической маршрутизации RIP v1/v2, OSPF v2 и статическую маршрутизацию. Также поддерживается маршрутизация широковещательного трафика: IGMP, PIM-DM, PIM-SM, DVMRP, OLNK, GMRP и статическая маршрутизация.
В коммутаторе NX-5124-G 10F V1 реализованы протоколы SNMP v1/v2, командная строка (CLI), RMON (Group 1, 2, 3, 9), Telnet, SSH, NTP, PDP (совместим с Cisco CDP), управление через Web-интерфейс, а так же Xmodem, TFTP и FTP, что обеспечивает простое и быстрое обновление программного обеспечения.
| Общие характеристики | |
| Порты |
24 1000Мбит/с SFP 8 x 10/100/1000Мбит/с /TX портов 8 портов 1/10Гбит/с SFP/SFP+ портов 1 консольный порт |
| Скорость коммутационной матрицы | 240Гбит/с |
| Скорость коммутации пакетов | 96 Мпакет/с, неблокируемая коммутация на скорости интерфейсов |
| Тип коммутации | Коммутация с запоминанием (Store-and-forward) |
| Ёмкость таблицы MAC-адресов | 8 K |
| Размер таблицы маршрутизации | 8 K |
| 802.1Q VLAN | 1 ~ 4094 |
| Размеры (ДхШхВ) | 440х280х44,5 мм |
| Потребляемая мощность | 80 Вт (макс.) |
| Входное напряжение | AC 110 ~ 240 В, 47 ~ 63 Гц, 1A/230 В, блоки питания с горячей заменой |
| Светодиодные индикаторы | Питание, система, link, активность. |
| Температура | Рабочая температура: 0 … 50°C, температура хранения: -40 … 70°C |
| Функции | |
| Spanning Tree | IEEE 802.1D STP, IEEE 802.1w RSTP, PVST/PVST+ |
| VLAN | Port-based VLAN, 802.1Q tag VLAN, GVRP динамическое конфигурирование VLAN |
| Контроль трафика | Back pressure at half-duplex, 802.3x at full-duplex. |
| Контроль широковещательного трафика (broadcast) | Прекращение передачи при превышении порога срабатывания. |
| Контроль многоадресной передачи (multicast) | IGMP snooping |
| Объединение интерфейсов | Статическое объединение и динамическое LACP до 32 групп, в каждой до 8 портов. |
| Зеркалирование портов | Зеркалирование интерфейсов и потоков |
| Кластеризация | До 256 устройств управляется с одного IP-адреса. |
| IP маршрутизация | Статическая, RIP v1/v2, OSPF v2. |
| Управление многоадресным трафиком | IGMP v1/v2/v3, PIM-SM/DM, DVMRP |
| Протоколы резервирования на уровне маршрутизации | VRRP |
| DHCP | DHCP Server/Client/Relay |
| Безопасность |
IEEE 802.1x аутентификация пользователей по порту MPLS Martini QinQ double VLAN Security Port Security Аппаратная поддержка IP ACL, MAC ACL, VLAN ACL Аппаратная поддержка аутентификации по порту, IP-адресу и MAC-адресу. Web-аутентификация Удалённая аутентификация на серверах RADIUS, TACACS+ Разграничение привилегий пользователей и их защита паролем. |
| QoS |
IEEE 802.1p/Tos/DifferServ, Каждый порт поддерживает до 4 очередей, определение 8 приоритетов очередей согласно 802.1p |
| Управление |
SNMP v1/v2 RMON (Group 1, 2, 3, 9) Telnet Интерфейс командной строки (CLI) |
