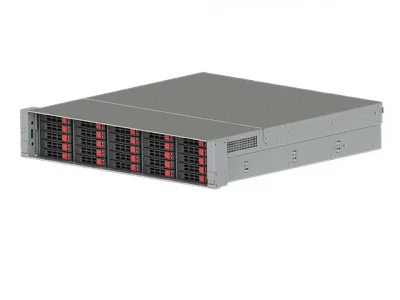

Дисковый массив НОРСИ-ТРАНС НТ JBOD-25

Описание дискового массива НОРСИ-ТРАНС НТ JBOD-25

Дисковый массив «НТ» JBOD-25 – двух-путевой дисковый массив с горячей заменой SAS-модулей ввода-вывода и модулей питания, поддержкой установки до 25 штук дисков 2’5 форм-фактора, сетевым Ethernet-управлением и диагностикой.

Назначение и применение:

• Системы хранения данных;
• Построение отказоустойчивых SAS-топологий в системах хранения данных.

Совместимые 2’5 жесткие диски: Western Digital, Seagate, Toshiba емкостью 1-8 Тбайт (в случае использования высокоемких SSD).

Характеристики SAS-модуля ввода-вывода:

• 4 порта miniSAS HD (2 – вход, дублированные, 2 – каскадирование, дублированные);
• 2 порта Ethernet управления (вход и выход на каскад);
• Горячая замена модулей.

Построение отказоустойчивых SAS-топологий:

• 2 шт. выделенных miniSAS портов для каскадирования подключений позволяют строить традиционные отказоустойчивые топологии с подключением к одному (на два многопортовых HBA/RAID) потребителю или двум независимым потребителям («классическая» схема);
• Подключение до 20 дисковых массивов в отказоустойчивую SAS-топологию.

Отказоустойчивая система мониторинга и управления:

В каждый SAS-модуль ввода-вывода встроен сетевой L2-коммутатор с 2х100 Мбит портами подключения: входной порт и выходной на каскадное подключение. Два установленных SAS-модуля ввода-вывода позволяют создать отказоустойчивую систему мониторинга и управления всей системой хранения данных, при этом используя кабельное подключение только к первому и последнему массиву – исключая необходимость создания дополнительной ЛВС-коммутации для управления и мониторинга. Через интерфейс управления настраивается IP-адрес каждого массива, через который доступен веб-интерфейс управления и диагностики шасси.

Электропитание:

• 1+1 блоки питания мощностью по 500 Вт включительно;
• Дисковый массив комплектуется блоком питания 220В или 48В по желанию Заказчика.

Удобство обслуживания и эксплуатации:

• Установка в типовые 19’ шкафы 600, 800 мм и выше (для 600 мм шкафов поставляется отдельный комплект рельсов);
• Исключение доступа к дискам, защитная панель, замок передней панели.

Полноценный монтажный комплект и фирменная транспортная упаковка «НТ»:

• Стандартные рельсы частичного выдвижения;
• Фирменная транспортная упаковка «НОРСИ-ТРАНС».
